OEM/ODM เสาไฟ ผู้ผลิต

A เสาไฟ เป็นเสารองรับโครงสร้างที่ยึดอุปกรณ์ให้แสงสว่างกลางแจ้งที่ความสูงที่กำหนดเหนือพื้นดิน โดยวางตำแหน่งแหล่งกำเนิดแสงอย่างถูกต้องเพื่อส่องสว่างพื้นที่เป้าหมายด้านล่าง ในขณะเดียวกันก็เก็บสายไฟและการเชื่อมต่อที่จำเป็นในการจ่ายไฟให้กับอุปกรณ์ติดตั้งอย่างปลอดภัย เสาไฟเป็นโครงสร้างพื้นฐานพื้นฐานในระบบไฟส่องสว่างกลางแจ้งทุกระบบ หากไม่มีเสา โคมไฟจะไม่สามารถวางตำแหน่งในความสูงหรือมุมที่ต้องการเพื่อให้ได้รูปแบบการส่องสว่างที่ออกแบบไว้ทั่วพื้นที่ครอบคลุมที่ต้องการ

เสาไฟใช้งานกลางแจ้งได้หลากหลาย เช่น ไฟถนนในเมืองและทางหลวง ไฟส่องสว่างสิ่งอำนวยความสะดวกในสวนสาธารณะและบริเวณจุดชมวิว ไฟปริมณฑลของสวนอุตสาหกรรมและพื้นที่ทำงาน ไฟลานภายในบริเวณที่พักอาศัยและไฟทางเดิน ไฟสปอร์ตไลท์สำหรับสนามกีฬา และไฟส่องสว่างทางเข้าทรัพย์สินเชิงพาณิชย์และที่จอดรถ ข้อมูลจำเพาะของเสา — วัสดุ ความสูง รูปร่าง การออกแบบฐาน และการรักษาพื้นผิว — กำหนดโดยตรงถึงความปลอดภัย อายุการใช้งาน ความสวยงาม และการใช้งานจริงในการติดตั้งของระบบไฟส่องสว่างกลางแจ้งที่สมบูรณ์ มันรองรับ

วัสดุเสาไฟ: เหล็กกับอลูมิเนียมอัลลอยด์

วัสดุโครงสร้างหลักสองชนิดที่ใช้ในการผลิตเสาไฟสมัยใหม่คือเหล็กโครงสร้างคุณภาพสูงและโลหะผสมอลูมิเนียม ซึ่งแต่ละวัสดุมีลักษณะการทำงานที่แตกต่างกัน การใช้งานที่เหมาะสม และข้อกำหนดในการประมวลผล

เหล็กคุณภาพสูง (Q235): ความแข็งแรงในการรับน้ำหนักสำหรับการใช้งานที่มีความต้องการสูง

เหล็กโครงสร้าง Q235 เป็นข้อกำหนดมาตรฐานสำหรับเสาไฟซึ่งมีความสามารถในการรับน้ำหนักสูง ความแข็งแกร่งของโครงสร้างภายใต้แรงลม และความต้านทานต่อแรงกระแทกทางกลเป็นข้อกำหนดหลัก เสาเหล็กผลิตขึ้นโดยการรีดแผ่นเหล็กแบนให้เป็นโปรไฟล์ที่ต้องการ - ทรงกรวยหรือทรงกระบอก - และเชื่อมตะเข็บตามยาว จากนั้นประมวลผลเสาที่เชื่อมผ่านลำดับการบำบัดป้องกันการกัดกร่อนแบบเต็ม: การดองเพื่อกำจัดสะเก็ดโรงสีและออกไซด์ของพื้นผิว การเติมฟอสเฟตเพื่อสร้างการเคลือบเปลี่ยนสารเคมีที่ปรับปรุงการยึดเกาะของสี และการชุบสังกะสีแบบจุ่มร้อนเพื่อทาชั้นสังกะสีที่มีความหนาขั้นต่ำ 85 μm ที่ให้การป้องกันการกัดกร่อนเบื้องต้นในระยะยาว เคลือบสีฝุ่นหรือสีทับหน้าบนพื้นผิวสังกะสีเพื่อให้สีและป้องกันรังสียูวีเพิ่มเติม

เสาเหล็กเป็นตัวเลือกมาตรฐานสำหรับเสาไฟส่องสว่างแบบเสาสูง เสาไฟถนนที่มีโครงสร้างโคมไฟหลายแขนที่มีน้ำหนักมาก และเสาไซต์งานอุตสาหกรรมที่ต้องรับน้ำหนักทางกลจากระยะห่างของยานพาหนะและการทำงานของอุปกรณ์

อลูมิเนียมอัลลอยด์ (6063-T5): ทนทานต่อการกัดกร่อนน้ำหนักเบาสำหรับการใช้งานด้านสิ่งอำนวยความสะดวก

อลูมิเนียมอัลลอยด์ 6063-T5 ใช้กันอย่างแพร่หลายสำหรับเสาไฟสวนสาธารณะ ลานบ้าน ที่พักอาศัย และเสาไฟตกแต่ง ซึ่งคุณภาพของการมองเห็นของเสาและอัตราส่วนน้ำหนักต่อความแข็งแรงมีความสำคัญควบคู่ไปกับประสิทธิภาพของโครงสร้าง อลูมิเนียมสร้างชั้นออกไซด์ที่เสถียรตามธรรมชาติซึ่งให้ความต้านทานการกัดกร่อนโดยธรรมชาติโดยไม่ต้องชุบสังกะสีแบบจุ่มร้อน และ ความหนาแน่นประมาณ 2.7 g/cm³ — ประมาณหนึ่งในสามของเหล็ก — ทำให้เสาอะลูมิเนียมมีน้ำหนักเบาลงอย่างมากสำหรับขนาดส่วนโครงสร้างเดียวกัน ทำให้การขนส่ง การจัดการ และการติดตั้งทำได้ง่ายขึ้น อลูมิเนียมอัลลอยด์ 6063-T5 เป็นโลหะผสมอัดขึ้นรูปที่มีความต้านทานแรงดึงขั้นต่ำ 185 MPa และมีการผสมผสานที่ดีระหว่างความแข็งแรง คุณภาพผิวสำเร็จ และความสามารถในการเชื่อมที่เหมาะกับโปรไฟล์ที่ซับซ้อนของเสาไฟตกแต่ง

การรักษาพื้นผิว: ระบบป้องกันการกัดกร่อนแบบหลายขั้นตอน

คุณภาพ เสาไฟ ผ่านกระบวนการปรับสภาพพื้นผิวตามลำดับอย่างระมัดระวังเพื่อให้มั่นใจถึงความต้านทานการกัดกร่อนในระยะยาวในสภาพแวดล้อมกลางแจ้ง:

• การดอง: พื้นผิวเสาถูกจุ่มลงในอ่างกรดเพื่อขจัดตะกรันของโรงสี สนิมที่พื้นผิว การกระเซ็นของรอยเชื่อม และสิ่งปนเปื้อนออกจากพื้นผิวเหล็ก ทำให้เกิดสารตั้งต้นที่สะอาดทางเคมีสำหรับชั้นการบำบัดที่ตามมา
• ฟอสเฟต: การเคลือบแปลงฟอสเฟตถูกนำไปใช้ทางเคมีกับพื้นผิวที่ดอง ทำให้เกิดชั้นไมโครคริสตัลไลน์ที่ปรับปรุงการยึดเกาะของการเคลือบที่ตามมาอย่างมีนัยสำคัญ และให้อุปสรรคการกัดกร่อนเพิ่มเติมที่ระดับพื้นผิว
• การชุบสังกะสีแบบจุ่มร้อน: เสาฟอสเฟตถูกแช่อยู่ในอ่างสังกะสีหลอมเหลวที่อุณหภูมิประมาณ 450°C ทำให้เกิดการเคลือบสังกะสีที่ยึดติดทางโลหะได้ขั้นต่ำ ความหนาเฉลี่ย 85 μm ที่ให้การป้องกันการกัดกร่อนแบบคาโทดิก — สังกะสีจะกัดกร่อนแบบเสียสละมากกว่าพื้นผิวเหล็ก ให้การปกป้องนานหลายทศวรรษแม้ในจุดที่พื้นผิวเสียหายเล็กน้อย
• เคลือบสีฝุ่น / สีทับหน้า: สีฝุ่นตกแต่งและป้องกันรังสียูวีหรือสีทับหน้าเหลวถูกทาบนพื้นผิวสังกะสีในสี RAL ที่ระบุ ให้ผลลัพธ์ที่สวยงามขั้นสุดท้ายและเป็นชั้นกั้นเพิ่มเติมต่อสภาพอากาศและการเสื่อมสภาพของรังสียูวี

ประเภทและรูปร่างของเสาไฟ

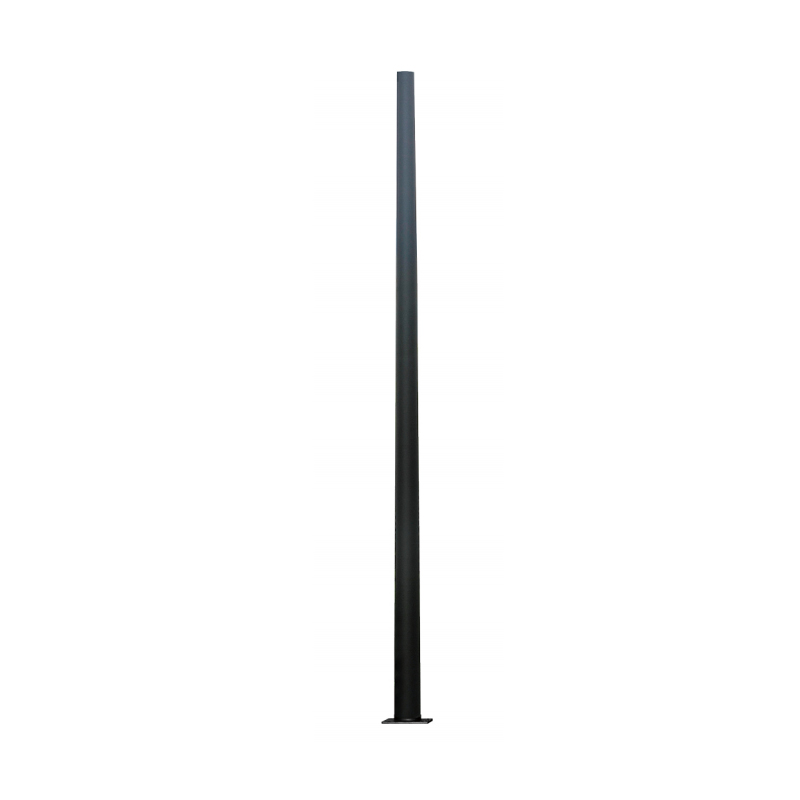

เสาทรงกรวย (เรียว)

เสาทรงกรวยเรียวจากเส้นผ่านศูนย์กลางฐานกว้างขึ้นไปจนถึงปลายแคบลง กระจายโมเมนต์การดัดงอจากแรงลมและโคมไฟได้อย่างมีประสิทธิภาพมากขึ้นตามความสูงของเสา รูปทรงเรียวนี้หมายความว่าส่วนขั้วมีขนาดใหญ่ที่สุด โดยที่ความเค้นดัดงอจะมากที่สุด — ที่ฐาน — และเล็กที่สุดตรงที่มีความเค้นต่ำสุด — ที่ปลาย เสาทรงกรวยให้ประสิทธิภาพเชิงโครงสร้างที่ดีกว่าเสาทรงกระบอกที่มีเส้นผ่านศูนย์กลางสม่ำเสมอ ที่ความสูงและพิกัดแรงลมที่เท่ากัน ช่วยให้ความหนาของผนังเบาลงและลดการใช้วัสดุเพื่อประสิทธิภาพโครงสร้างที่เท่ากัน เป็นโปรไฟล์ที่พบมากที่สุดสำหรับไฟถนนและเสาไฟกลางแจ้งทั่วไป

เสาทรงกระบอก

เสาทรงกระบอกรักษาเส้นผ่านศูนย์กลางสม่ำเสมอจากฐานถึงปลาย โปรไฟล์ที่สอดคล้องกันทำให้มีรูปลักษณ์ที่สะอาดตาทางเรขาคณิต ซึ่งเหมาะกับสถาปัตยกรรมและภูมิทัศน์ร่วมสมัย โดยที่เสาเป็นองค์ประกอบการออกแบบที่มองเห็นได้ตลอดจนโครงสร้างการใช้งาน เสาทรงกระบอกถูกนำมาใช้กันอย่างแพร่หลายสำหรับแสงสว่างในลานภายในและสิ่งอำนวยความสะดวกในสวนสาธารณะ การพัฒนาที่พักอาศัย และการตั้งค่าเชิงพาณิชย์ ซึ่งข้อกำหนดเฉพาะด้านสุนทรียะที่สอดคล้องกับสถาปัตยกรรมโดยรอบเป็นข้อกำหนดเฉพาะ

เสาตกแต่งและสถาปัตยกรรม

ตกแต่ง เสาไฟ - ผสมผสานโปรไฟล์แบบร่อง ปลอกคอตกแต่งอะลูมิเนียมหล่อ แขนเลื่อน อุปกรณ์ติดตั้งสไตล์โคมไฟ และรูปแบบที่ได้รับแรงบันดาลใจจากมรดก - ได้รับการระบุไว้สำหรับพื้นที่ทางเท้า พื้นที่สาธารณะ ทางเดินในสวนสาธารณะ และการพัฒนาที่อยู่อาศัยระดับพรีเมี่ยม ซึ่งการออกแบบเสามีส่วนช่วยในเชิงบวกต่อลักษณะทิวทัศน์ท้องถนนและภูมิทัศน์ โดยทั่วไปเสาเหล่านี้ผลิตจากอะลูมิเนียมอัลลอยด์เพื่อให้มีน้ำหนักเบากว่าและมีคุณภาพผิวสำเร็จที่เหนือกว่าด้วยส่วนอะลูมิเนียมอัดขึ้นรูป

เสาสูง

เสาเสาสูง — โดยทั่วไป ความสูง 20 ม. ถึง 40 ม — ติดตั้งฟลัดไลท์กำลังสูงหรือชุดวงแหวนฟลัดไลท์กำลังสูงหลายชุดที่ด้านบน ให้แสงสว่างครอบคลุมพื้นที่กว้างจากตำแหน่งเสาจำนวนไม่มาก ใช้สำหรับพื้นที่กลางแจ้งขนาดใหญ่ รวมถึงทางแยกต่างระดับของมอเตอร์เวย์ ลานจอดสนามบิน สิ่งอำนวยความสะดวกของท่าเรือ ทางเข้าสนามกีฬา และไซต์งานอุตสาหกรรมขนาดใหญ่ที่เสาระดับถนนแบบธรรมดาจะต้องมีระยะห่างที่ไม่เหมาะสมหรือกีดขวางพื้นที่ปฏิบัติงาน โดยทั่วไปแล้วเสาเสาสูงจะได้รับการออกแบบให้มีกลไกวงแหวนไฟแบบปรับต่ำได้ ซึ่งช่วยให้เปลี่ยนหลอดไฟได้ที่ระดับพื้นดินโดยไม่ต้องใช้อุปกรณ์พิเศษในการปีนขึ้นไป

เสาไฟถนนแบบแขนเดียวและหลายแขน

โดยทั่วไปแล้ว เสาไฟถนนและทางหลวงจะติดตั้งด้วยแขนยื่นออกหนึ่งหรือหลายแขนที่ฉายโคมไฟในแนวนอนเหนือถนนเพื่อวางตำแหน่งแหล่งกำเนิดแสงให้อยู่เหนือพื้นผิวถนนโดยตรง แทนที่จะติดตั้งใกล้ขอบถนน เสาแขนเดี่ยวใช้สำหรับถนนสายเดียวโดยมีโคมไฟหนึ่งดวงต่อเสา เสาสองแขนให้บริการทางคู่โดยมีโคมไฟหนึ่งดวงครอบคลุมแต่ละทิศทาง และโครงแบบหลายแขนรองรับทางแยกที่กว้างหรือส่วนมอเตอร์เวย์หลายเลนจากตำแหน่งเสาเดียว โดยทั่วไปความยาวของแขนจะอยู่ระหว่าง 1 ม. ถึง 3 ม ขึ้นอยู่กับความกว้างของทางเดินรถและระยะยื่นของโคมไฟเหนือถนนที่ระบุ

ข้อมูลจำเพาะความสูงของเสาไฟและการจับคู่การใช้งาน

การออกแบบโครงสร้างและความต้านทานลม

แรงลมเป็นภาระการออกแบบโครงสร้างหลักสำหรับเสาไฟกลางแจ้ง เสาต้องต้านทานโมเมนต์การดัดงอที่ฐานได้อย่างปลอดภัยโดยแรงดันลมที่กระทำต่อพื้นที่ฉายรวมของเพลาเสาและโคมไฟที่เสาบรรทุกตลอดช่วงความเร็วลมเต็มพิกัดที่พบในสถานที่ติดตั้ง คุณภาพ เสาไฟs ได้รับการออกแบบและทดสอบด้วยอัตราต้านทานลมสูงสุด 36 เมตร/วินาที (ประมาณ 130 กม./ชม. - เทียบเท่ากับพายุรุนแรงหรือลมพายุเฮอริเคนระดับ 1) ตามมาตรฐาน โดยมีระดับที่สูงกว่าสำหรับพื้นที่โล่งชายฝั่งและพื้นที่สูง

ความหนาของผนังและโมดูลัสส่วน

ความเพียงพอทางโครงสร้างของเสาไฟต่อแรงลมถูกกำหนดโดยโมดูลัสหน้าตัดที่หน้าตัดวิกฤต โดยทั่วไปจะอยู่ที่ฐานหรือที่ช่องเปิดของแฮนด์โฮลซึ่งส่วนลดลง ข้อกำหนดด้านความหนาของผนังเพิ่มขึ้นตามความสูงของเสาและน้ำหนักของโคมไฟ: โดยปกติแล้ว เสาไฟถนนขนาดมาตรฐาน 6 เมตรจะต้องมีความหนาของผนังขั้นต่ำที่ 3.5–4.0 มม ในเหล็กกล้า Q235 ในขณะที่เสาสูง 10 ม. ต้องการขั้นต่ำ 4.0–5.0 มม. เพื่อรักษาโมดูลัสหน้าตัดที่ต้องการเทียบกับโมเมนต์การโก่งที่เพิ่มขึ้นจากแขนคันโยกที่ยาวกว่า

การออกแบบรูมือและประตูทางเข้า

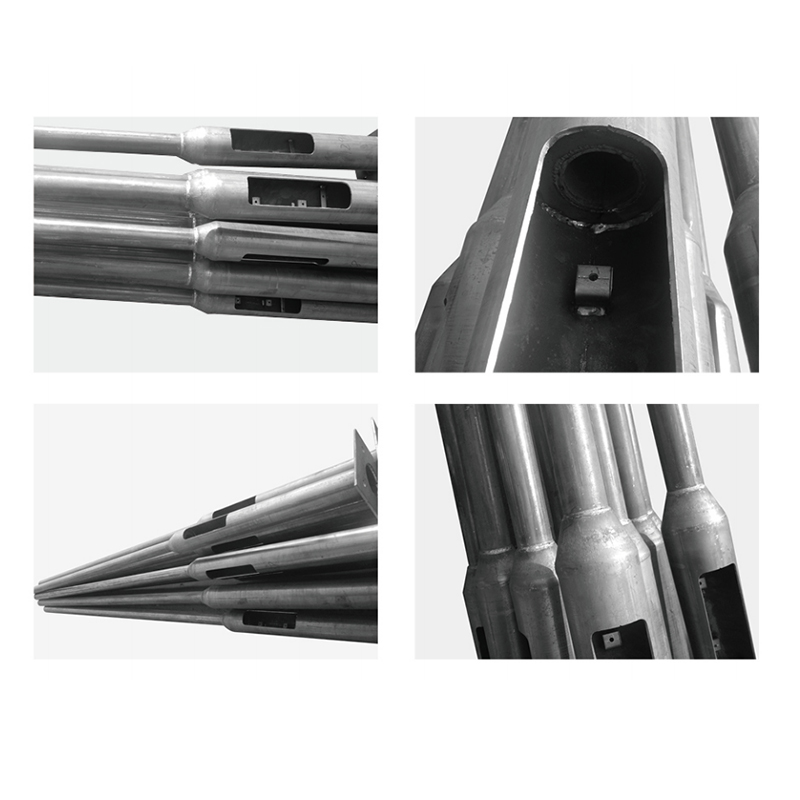

มาตรฐานทั้งหมด เสาไฟ รวมช่องเปิดแบบคล้องมือไว้ใกล้ฐาน — โดยทั่วไปมีขนาด 80 มม. × 120 มม. ถึง 100 มม. × 150 มม. — ที่ให้การเข้าถึงปลายสายภายในและจุดเชื่อมต่อไฟฟ้า รูแฮนด์ถูกติดตั้งด้วยแผ่นปิดเหล็กที่เข้ากันและยึดด้วยสลักเกลียวสแตนเลสซึ่งช่วยรักษาความสมบูรณ์ของโครงสร้างส่วนปิดของเพลาเสาเมื่อทำการยึด รูมือต้องอยู่ในตำแหน่งหันหน้าไปทางถนนหรือขอบทางเท้าระหว่างการติดตั้ง เพื่อให้ไฟฟ้าเข้าถึงได้โดยไม่มีสิ่งกีดขวางจากฐานเสาหรือโครงสร้างที่อยู่ติดกัน

ช่องทางการจัดการสายเคเบิล

คุณภาพ light poles incorporate a dedicated internal cable management channel — a conduit or smooth internal bore — running from the hand-hole at the base to the luminaire connection point at the top. This channel routes the supply cable through the pole interior without contact with the sharp edges of weld seams or structural features inside the pole shaft, protecting cable insulation integrity throughout the pole's service life. ช่องสัญญาณเคเบิลแบบรวมช่วยปรับปรุงประสิทธิภาพการติดตั้งและลดความเสี่ยงที่สายเคเบิลจะเสียหาย ระหว่างการติดตั้งและการเข้าถึงการบำรุงรักษาในภายหลัง

การออกแบบฐานและระบบฐานราก

ฐานยึดสลักเกลียว (ฐานแปลน)

การออกแบบฐานที่พบบ่อยที่สุดสำหรับเสาไฟถนนและสิ่งอำนวยความสะดวกคือฐานแปลน ซึ่งเป็นแผ่นฐานเหล็กที่เชื่อมกับเพลาเสา โดยมีรูสลักเกลียวสี่รูขึ้นไปในแนวเดียวกับสลักเกลียวที่ตั้งค่าไว้ล่วงหน้าที่หล่อเข้ากับฐานคอนกรีตเสริมเหล็ก โครงยึดสลักเกลียวถูกติดตั้งและหล่อเข้ากับฐานรากก่อนที่เสาจะมาถึงที่เกิดเหตุ จากนั้นจึงหย่อนเสาลงไปเหนือสลักเกลียวที่ยื่นออกมา ปรับระดับ และยึดด้วยน็อตล็อคและแหวนรอง ฐานยึดสลักเกลียวสำหรับเสาไฟถนนมาตรฐานโดยทั่วไปจะมีความลึก 600 มม. × 600 มม. × 800 มม. บนพื้นที่รับน้ำหนักได้ดี โดยต้องมีขนาดที่ใหญ่ขึ้นบนพื้นอ่อนหรือพื้นเปียกหรือมีน้ำขัง หรือสำหรับเสาที่สูงกว่าและหนักกว่า

ฐานฝังศพโดยตรง (กราวด์)

การออกแบบเสาไฟบางแบบ โดยเฉพาะเสาสำหรับสวนสาธารณะและสวนที่มีขนาดเล็กกว่า และไฟส่องสว่างทางในชนบท ใช้การติดตั้งแบบฝังโดยตรง โดยที่ส่วนล่างของเพลาเสาถูกฝังลงในพื้นดินโดยตรงหรือในคอนกรีตทดแทนโดยไม่มีรากฐานแยกต่างหาก เสาฝังศพโดยตรงกำหนดให้ส่วนที่ฝังไว้มีความยาวเพียงพอ โดยทั่วไป 10% ของความสูงเสาทั้งหมดบวกความลึกขั้นต่ำของการฝัง 600 มม — และต้องมีการป้องกันการกัดกร่อนที่ดีขึ้นในบริเวณที่สัมผัสกับพื้นดินซึ่งความชื้นในดินและการเติมอากาศรุนแรงที่สุด การพันแอโนดแบบบูชายัญหรือเทปปิโตรลาทัมที่ส่วนที่ฝังไว้จะช่วยป้องกันการกัดกร่อนเพิ่มเติมที่บริเวณวิกฤตนี้

ตัวเลือกอะแดปเตอร์และฐานติดผนัง

สำหรับการใช้งานที่ฐานรากพื้นใช้งานไม่ได้ เช่น เชิงเทินสะพาน หน้าอาคาร กำแพงกันดิน และโครงสร้างพื้นยกสูง อะแดปเตอร์ขายึดติดผนังช่วยให้สามารถยึดเสาไฟหรือแขนโคมไฟเข้ากับพื้นผิวโครงสร้างที่มีอยู่ได้โดยตรง โครงสร้างแบบติดผนังช่วยลดงานฐานรากและช่วยให้สามารถวางตำแหน่งแสงในสถานที่ที่ไม่สามารถเข้าถึงเสาที่ติดตั้งภาคพื้นดินได้ แต่ต้องมีการประเมินโครงสร้างโฮสต์สำหรับการรับน้ำหนักที่ใช้จากเสา โคมไฟ และแรงลมก่อนที่จะสรุปรายละเอียดการติดตั้ง

สีและพื้นผิว: การปรับแต่ง RAL

เสาไฟ เป็นองค์ประกอบแนวตั้งที่มองเห็นได้ในภาพท้องถนนและแนวนอนตลอดเวลา ไม่ว่าโคมไฟจะสว่างหรือไม่ก็ตาม สีเสาและคุณภาพพื้นผิวจึงมีส่วนสำคัญต่อคุณภาพการมองเห็นของพื้นที่สาธารณะหรือสถานที่เชิงพาณิชย์ที่มีการติดตั้งเสา คุณภาพ light pole manufacturers offer colour customisation to the full RAL standard colour chart — approximately 210 standard colours — allowing poles to be specified in exact coordination with the surrounding architectural materials, street furniture palette, and landscape design intent.

ข้อกำหนดสีเสาทั่วไปประกอบด้วย:

• RAL 7016 แอนทราไซต์สีเทา: สีเสาร่วมสมัยที่ระบุกันอย่างแพร่หลายที่สุดสำหรับไฟถนนในเมือง พื้นที่ทางเท้า และการตั้งค่าเชิงพาณิชย์ - ให้รูปลักษณ์ที่เป็นกลางและถอยซึ่งไม่สามารถแข่งขันกับสถาปัตยกรรมโดยรอบได้
• RAL 9005 สีดำเจ็ทแบล็ค: ใช้สำหรับถนนที่อยู่อาศัยระดับพรีเมียม สวนสาธารณะ และภูมิทัศน์ถนนเก่าแก่ที่ต้องการเสาที่แข็งแรงและสง่างาม
• RAL 6005 มอสกรีน / RAL 6009 เฟอร์กรีน: ระบุไว้สำหรับสวนสาธารณะและภูมิทัศน์ธรรมชาติ โดยที่สีของเสามีไว้เพื่อให้ตัดกับพืชพรรณมากกว่าที่จะตัดกัน
• RAL 1001 สีเบจ / RAL 8003 ดินเหนียวสีน้ำตาล: ใช้ในบริเวณท้องถนนในพื้นที่มรดกและการอนุรักษ์ซึ่งมีสีเสาโทนสีอบอุ่นแบบดั้งเดิมที่กลมกลืนกับวัสดุก่อสร้างหินและอิฐ
• สังกะสีแบบจุ่มร้อน (สีเทาเงิน) โดยไม่ต้องเคลือบทับหน้า: ข้อกำหนดมาตรฐานสำหรับการใช้งานในอุตสาหกรรม ชนบท และโครงสร้างพื้นฐานที่ให้ความสำคัญกับประสิทธิภาพของโครงสร้างและความคุ้มทุนมากกว่ารูปลักษณ์การตกแต่ง

ความต้านทานการกัดกร่อนของเสาไฟและประสิทธิภาพการต่อต้านริ้วรอย

การกัดกร่อนเป็นกลไกการย่อยสลายเบื้องต้นสำหรับเสาไฟเหล็กกลางแจ้ง ระบบการรักษาพื้นผิวหลายขั้นตอน — การดอง ฟอสเฟต การชุบสังกะสีแบบจุ่มร้อน และการเคลือบผง — สร้างระบบป้องกันการกัดกร่อนแบบหลายชั้น โดยแต่ละชั้นให้ความต้านทานการกัดกร่อนอย่างอิสระ และชั้นต่างๆ ทำงานร่วมกันเพื่อให้การป้องกันในเชิงลึก:

• เคลือบสังกะสีแบบจุ่มร้อน (ขั้นต่ำ 85 μm): ให้การป้องกันแบบแคโทดิก — สังกะสีจะกัดกร่อนเป็นพิเศษเมื่อเทียบกับพื้นผิวที่เป็นเหล็ก ปกป้องโลหะฐานแม้ในบริเวณที่สารเคลือบเสียหาย ในสภาพแวดล้อมทางอุตสาหกรรมหรือชายฝั่งระดับปานกลาง จะมีการเคลือบผิวด้วยสังกะสีแบบจุ่มร้อนอย่างเหมาะสม อายุการใช้งานขั้นต่ำ 20-25 ปี ก่อนที่ชั้นสังกะสีจะหมดลงจนถึงขั้นสัมผัสกับเหล็ก
• สีฝุ่นทับหน้า (60–80 μm): ให้ความต้านทานรังสียูวี การป้องกันอุปสรรค และการตกแต่ง สีฝุ่นโพลีเอสเตอร์ที่เคลือบด้วยไฟฟ้าสถิตและอบด้วยเตาอบจะคงความสมบูรณ์ของสีและฟิล์มไว้เป็นเวลา 10-15 ปีภายใต้แสง UV และสภาพอากาศภายนอกอาคารตามปกติ ซึ่งช่วยยืดอายุความสวยงามของเสาได้อย่างมีนัยสำคัญก่อนที่จะทำการเคลือบใหม่
• อลูมิเนียมอัลลอยด์มีความต้านทานการกัดกร่อนโดยธรรมชาติ: สำหรับเสาอะลูมิเนียมอัลลอยด์ ชั้นอะลูมิเนียมออกไซด์ที่ขึ้นรูปตามธรรมชาติให้การป้องกันการกัดกร่อนโดยไม่ต้องชุบสังกะสีแบบจุ่มร้อน ทำให้เสาอะลูมิเนียมเหมาะอย่างยิ่งกับสภาพแวดล้อมชายฝั่งทะเลและทางทะเล ซึ่งอายุการใช้งานของการเคลือบสังกะสีจะลดลงเนื่องจากการเร่งการกัดกร่อนจากอากาศเกลือ

การติดตั้ง: ขั้นตอนสำคัญและข้อควรพิจารณาในทางปฏิบัติ

การก่อสร้างฐานรากและการตั้งค่า Anchor Bolt

การก่อสร้างฐานรากเริ่มต้นด้วยการขุดเจาะจนถึงระดับความลึกที่ต้องการ โดยทั่วไปคือ 800–1,200 มม. สำหรับเสาที่สูงถึง 10 ม. ในพื้นดินที่ดี ตามด้วยการวางชุดประกอบกรงสลักเกลียวในตำแหน่ง ความสูง และการวางแนวที่ถูกต้องภายในการขุด กรงต้องได้รับการค้ำยันในตำแหน่งชั่วคราวเพื่อรักษาเส้นผ่านศูนย์กลางของวงกลมโบลต์และความสูงที่ยื่นออกมาในขณะที่คอนกรีตกำลังเทและบ่ม สลักเกลียวต้องยื่นออกมาเหนือพื้นผิวที่เสร็จแล้วตามขนาดที่ระบุในการวาดแผ่นฐานเสา - ระยะยื่นไม่เพียงพอจะป้องกันน็อตล็อคไม่ให้หมุนเกลียวตามจำนวนที่ต้องการ การฉายภาพมากเกินไปจะทำให้แผ่นฐานอยู่เหนือระดับที่ตั้งใจไว้ ปล่อยให้คอนกรีตบ่มตัวอย่างน้อย 48 ชั่วโมงก่อนจะบรรทุกฐานรากด้วยเสา

การตั้งเสาและการปรับระดับ

โดยทั่วไปเสาที่มีความยาวสูงสุดประมาณ 6 ม. และหนัก 80 กก. สามารถสร้างได้ด้วยตนเองโดยทีมงานติดตั้งสองคนพร้อมอุปกรณ์ขนย้ายที่เหมาะสม เสาที่มีน้ำหนักหรือความสูงเกินนี้จำเป็นต้องยกด้วยกลไกโดยใช้เครนหรือ HIAB ที่ติดตั้งบนรถบรรทุก เสาถูกหย่อนลงเหนือสลักเกลียว แผ่นฐานปรับระดับโดยใช้ระดับวิญญาณบนแกนตั้งฉากสองแกน และแผ่นชิมหรือน็อตปรับระดับที่ใช้เพื่อให้จัดแนวแนวตั้งได้อย่างแม่นยำ ค่าเผื่อลูกดิ่งสำหรับเสาไฟถนนโดยทั่วไปคือ 1 มม. ต่อความสูงของเสาเมตร — เสาสูง 6 ม. จะต้องอยู่ในระยะ 6 มม. จากแนวตั้งจริงที่ด้านบนเมื่อวัดในทิศทางใดก็ได้ เมื่อปรับระดับแล้ว น็อตล็อคจะถูกขันให้แน่นตามข้อกำหนดของผู้ผลิต และจะมีการยาแนวช่องว่างระหว่างแผ่นฐานกับพื้นผิวที่เสร็จแล้ว

การเดินสายเคเบิลและการเชื่อมต่อไฟฟ้า

สายไฟจะถูกส่งจากท่อใต้ดินผ่านฐานราก ขึ้นไปผ่านช่องสัญญาณเคเบิลภายในของเสาไปยังจุดเชื่อมต่อโคมไฟที่ด้านบน การป้อนสายเคเบิลผ่านแผ่นฐานต้องปิดผนึกด้วยเคเบิลแกลนด์หรือซีลมาสติกที่เหมาะสม เพื่อป้องกันไม่ให้น้ำซึมเข้าไปในเสาภายในผ่านจุดเข้าเคเบิล การเชื่อมต่อไฟฟ้าทั้งหมดภายในเสาต้องทำภายในกล่องรวมสัญญาณที่ทนฝนและแดดซึ่งสามารถเข้าถึงได้ผ่านรูมือ - การเชื่อมต่อที่หลวมที่เปิดเผยภายในเสาโดยไม่มีกล่องรวมสัญญาณที่เหมาะสมถือเป็นความเสี่ยงด้านความปลอดภัยและการบำรุงรักษาซึ่งไม่เป็นที่ยอมรับในการติดตั้งตามมาตรฐาน

อุปกรณ์ยึดครบชุดพร้อมเสาคุณภาพ

คุณภาพ เสาไฟ ผลิตภัณฑ์มาพร้อมกับชุดอุปกรณ์ยึดครบชุดที่ช่วยให้มั่นใจว่าการติดตั้งจะเสร็จสมบูรณ์โดยไม่ต้องซื้อส่วนประกอบแยกจากกัน:

• ชุดประกอบกรงสลักเกลียว (สลักเกลียว 4×, น็อต, แหวนรอง และแม่แบบการวางตำแหน่ง)
• น็อตล็อคแผ่นฐานและแหวนรอง (สแตนเลส)
• แผ่นปิดรูมือพร้อมโบลท์ยึดสแตนเลส
• ข้อกำหนดการสิ้นสุดสายดินและตัวนำสายดิน
• หัวจุกยึดโคมไฟหรืออุปกรณ์เชื่อมต่อแขนที่ด้านบนของเสา

เสาไฟเหล็กกับอลูมิเนียม: การเปรียบเทียบประสิทธิภาพ

คำถามที่พบบ่อยเกี่ยวกับเสาไฟ

เสาไฟสูงเท่าไรสำหรับถนนที่อยู่อาศัยหรือลานภายใน?

สำหรับถนนที่อยู่อาศัยและลานภายใน ความสูงของเสา 4 ม. ถึง 6 ม เป็นเรื่องปกติ ที่ความสูง 4–5 ม. แหล่งกำเนิดแสงอยู่ในตำแหน่งเพื่อให้แสงสว่างแก่สิ่งอำนวยความสะดวกที่สะดวกสบายสำหรับการสัญจรของคนเดินเท้าโดยไม่มีแสงสะท้อนจากด้านบนที่รุนแรงซึ่งตำแหน่งเสาที่สูงขึ้นสามารถสร้างได้ในสภาพแวดล้อมที่พักอาศัยที่เป็นส่วนตัว เสาสูง 6 เมตร ช่วยให้ครอบคลุมพื้นผิวถนนได้ดีกว่า และเหมาะสำหรับถนนทางเข้าที่อยู่อาศัยที่มีการค้ามนุษย์ไม่มากนัก ความสูงที่ถูกต้องสำหรับการใช้งานเฉพาะขึ้นอยู่กับระดับการส่องสว่างและความสม่ำเสมอที่ต้องการ การกระจายลำแสงของโคมไฟ และระยะห่างของเสา แนะนำให้ใช้การคำนวณการออกแบบระบบไฟส่องสว่างเพื่อยืนยันการปฏิบัติตามข้อกำหนดด้านความสว่างสำหรับการติดตั้งสาธารณะหรือเชิงพาณิชย์

เสาไฟกลางแจ้งมาตรฐานที่ออกแบบมาให้ทนทานต่อความเร็วลมเท่าใด

เสาไฟคุณภาพมาตรฐานได้รับการออกแบบและทดสอบให้ต้านทานความเร็วลมสูงสุด 36 เมตร/วินาที (ประมาณ 130 กม./ชม.) เป็นภาระลมที่ออกแบบ เทียบเท่ากับพายุที่รุนแรงหรือจุดต่ำสุดของสภาวะพายุเฮอริเคน การจัดระดับนี้ใช้กับแรงลมรวมบนเพลาเสาและโคมไฟที่ติดตั้งอยู่ โดยขึ้นอยู่กับพื้นที่ที่ฉายภาพและค่าสัมประสิทธิ์การลากของแต่ละองค์ประกอบ สำหรับไซต์ในพื้นที่ที่มีลมแรงสูง - ยอดเขาชายฝั่ง ยอดเขาเปลือย และพื้นที่เสี่ยงต่อพายุไต้ฝุ่น - ควรระบุและยืนยันความเร็วลมในการออกแบบที่สูงขึ้นด้วยการคำนวณโครงสร้างของผู้ผลิตเสาก่อนการติดตั้ง

เสาไฟสามารถติดตั้งโดยไม่ต้องมีฐานคอนกรีตได้หรือไม่?

ฐานรากพุกคอนกรีตเป็นวิธีการติดตั้งมาตรฐานและแนะนำสำหรับถนน สิ่งอำนวยความสะดวก และเสาไฟเชิงพาณิชย์ทั้งหมด เนื่องจากเป็นฐานโครงสร้างที่จำเป็นในการต้านทานช่วงเวลาพลิกคว่ำจากแรงลมอย่างปลอดภัยตลอดอายุการใช้งานของเสา โดยทั่วไปการฝังโดยตรงในดินอัดแน่นโดยไม่มีคอนกรีตเป็นที่ยอมรับเฉพาะสำหรับเสาสวนชั่วคราวหรือขนาดเล็กมาก (ความสูงต่ำกว่า 3 ม.) บนพื้นที่กำบังซึ่งมีโคมไฟส่องสว่าง สำหรับการติดตั้งเสาขนาด 4 ม. ขึ้นไปแบบถาวร จำเป็นต้องมีฐานรากคอนกรีตเสริมเหล็กที่มีขนาดเหมาะสมกับข้อกำหนดของเสาและความสามารถในการรับน้ำหนักของพื้น เพื่อความปลอดภัยของโครงสร้างและความสมบูรณ์ในการติดตั้งในระยะยาว

เสาไฟสังกะสีแบบจุ่มร้อนมีอายุการใช้งานนานเท่าใด

เสาไฟเหล็กชุบสังกะสีแบบจุ่มร้อนพร้อมเคลือบทับหน้าด้วยสีฝุ่นมีอายุการใช้งานของโครงสร้างที่สมจริง 25 ถึง 40 ปี ในสภาพแวดล้อมกลางแจ้งปานกลาง ขึ้นอยู่กับระดับมลภาวะในบรรยากาศในท้องถิ่น ความใกล้ชิดกับอากาศเกลือชายฝั่ง และความเสียหายของพื้นผิวต่อสารเคลือบจะได้รับการซ่อมแซมทันทีเมื่อเกิดขึ้นหรือไม่ การเคลือบสังกะสีให้การป้องกันแคโทดิกแม้หลังจากที่การเคลือบสีฝุ่นได้รับความเสียหายในพื้นที่ แต่พื้นที่สีลอกที่ไม่ได้รับการซ่อมแซมจะช่วยให้มีการใช้สังกะสีเร็วขึ้น ซึ่งจะทำให้อายุการใช้งานโดยรวมสั้นลง ในสภาพแวดล้อมทางอุตสาหกรรมหรือทางทะเลที่รุนแรง อายุการใช้งานโดยไม่ต้องเคลือบซ้ำอาจลดลงเหลือ 15–20 ปี โดยทั่วไปสีทับหน้าเคลือบสีฝุ่นจะต้องมีการตรวจสอบและมีโอกาสเคลือบซ้ำหลังจากผ่านไป 10-15 ปี ก่อนที่ชั้นสังกะสีที่มีโครงสร้างจะเริ่มได้รับผลกระทบจากรังสียูวีและสภาพดินฟ้าอากาศ

ฉันสามารถระบุสีที่กำหนดเองสำหรับเสาไฟในโครงการของฉันได้หรือไม่

ใช่ ผู้ผลิตเสาไฟคุณภาพเสนอการปรับแต่งสีให้กับแผนภูมิสีมาตรฐาน RAL เต็มรูปแบบเป็นตัวเลือกมาตรฐาน ช่วยให้สามารถระบุเสาให้สอดคล้องกับเฟอร์นิเจอร์ทิวทัศน์ท้องถนน วัสดุทางสถาปัตยกรรม และจานสีภูมิทัศน์ได้แม่นยำ สีที่กำหนดเองนอกช่วง RAL มาตรฐานสามารถผลิตได้โดยใช้สูตรเคลือบสีฝุ่นสั่งพิเศษสำหรับโครงการปริมาณมาก ระบุหมายเลขสี RAL อย่างชัดเจน เมื่อสั่งซื้อ แทนที่จะอธิบายสีในแง่ทั่วไป สีพาวเดอร์โค้ตจะแตกต่างกันอย่างมากระหว่างผู้ผลิตแต่ละราย และมีเพียงการอ้างอิง RAL ที่แม่นยำเท่านั้นที่จะรับประกันการจับคู่สีที่สม่ำเสมอบนเสาที่มาจากชุดการผลิตที่แตกต่างกันหรือในเวลาที่ต่างกันในโครงการที่แบ่งเป็นระยะ

เส้นผ่านศูนย์กลางวงกลมโบลต์แผ่นฐานมาตรฐานสำหรับเสาไฟคือเท่าใด

เส้นผ่านศูนย์กลางของวงกลมโบลต์จะแตกต่างกันไปตามขนาดเสาและการออกแบบของผู้ผลิต แต่ขนาดมาตรฐานทั่วไปสำหรับเสาไฟถนนและสิ่งอำนวยความสะดวก ได้แก่: วงกลมโบลต์ 150 มม. สำหรับเสาสูงถึง 5 ม. 200 มม. สำหรับเสาสูง 5–8 ม. 250–300 มม. สำหรับเสาสูง 8–12 ม. ตรวจสอบเส้นผ่านศูนย์กลางของวงกลมโบลต์ เส้นผ่านศูนย์กลางของพุก (โดยทั่วไปคือ M20–M30) และความสูงของระยะยื่นที่แน่นอนจากแบบการติดตั้งของผู้ผลิตทุกครั้งก่อนที่จะสร้างฐานราก กรงสลักเกลียวที่หล่อในขนาดที่ไม่ถูกต้องจำเป็นต้องซ่อมแซมหรือเปลี่ยนฐานรากซึ่งมีราคาแพง การยืนยันขนาดก่อนเทคอนกรีตถือเป็นขั้นตอนปฏิบัติที่สำคัญที่สุดขั้นตอนหนึ่งในโครงการติดตั้งเสาไฟ

การระบุเสาไฟสำหรับโครงการ: รายการตรวจสอบที่ใช้งานได้จริง

1. กำหนดความสูงของเสาที่ต้องการตามการคำนวณการออกแบบระบบแสงสว่าง ไม่ใช่การประมาณการ การออกแบบระบบแสงสว่างที่ยืนยันระดับความสว่าง อัตราส่วนความสม่ำเสมอ และดัชนีแสงจ้าเทียบกับมาตรฐานที่เกี่ยวข้อง (EN 13201 สำหรับถนน หรือมาตรฐานแห่งชาติที่เกี่ยวข้อง) เป็นเพียงพื้นฐานที่เชื่อถือได้สำหรับข้อกำหนดความสูงและระยะห่างของเสาเท่านั้น การคาดเดาความสูงและระยะห่างของเสาทำให้เกิดความเสี่ยงในการติดตั้งที่มีแสงสว่างไม่เพียงพอซึ่งไม่ผ่านมาตรฐานที่บังคับใช้และจำเป็นต้องได้รับการแก้ไข
2. ระบุวัสดุที่ถูกต้องสำหรับการใช้งานและสภาพแวดล้อม เหล็ก Q235 ที่มีการชุบสังกะสีแบบจุ่มร้อนสำหรับงานถนน ทางหลวง และงานอุตสาหกรรมที่ต้องการรับน้ำหนักสูง อะลูมิเนียมอัลลอยด์ 6063-T5 สำหรับการใช้งานในสวนสาธารณะ ลานภายใน ชายฝั่ง และการตกแต่งที่คำนึงถึงน้ำหนัก ความสวยงาม และการกัดกร่อนเป็นสำคัญ
3. ยืนยันความเร็วการออกแบบลมสำหรับสถานที่ติดตั้งก่อนระบุความหนาของผนังและการออกแบบฐานราก การออกแบบมาตรฐาน 36 ม./วินาที เหมาะสำหรับสถานที่ในเมืองที่มีที่กำบังและกึ่งโล่งส่วนใหญ่ สถานที่ในเขตพายุไต้ฝุ่นที่ทราบ แหลมชายฝั่งที่เปิดโล่ง หรือตำแหน่งบนยอดเขาสูง จำเป็นต้องมีการออกแบบความเร็วลมที่สูงขึ้น ซึ่งได้รับการยืนยันจากการประเมินทางอุตุนิยมวิทยา
4. ระบุสี RAL อย่างแม่นยำและขอตัวอย่างการยืนยันสีก่อนการผลิต ยืนยันหมายเลข RAL เฉพาะบนแบบร่างข้อมูลจำเพาะ ขอชิปตัวอย่างสีเคลือบผงจากผู้ผลิตก่อนเริ่มการผลิต และยืนยันการยอมรับตัวอย่างโดยเทียบกับจุดประสงค์การออกแบบก่อนที่จะสั่งซื้อในปริมาณมาก
5. ยืนยันขนาดวงกลมโบลต์ฐานรากจากแบบของผู้ผลิตก่อนสร้างฐานราก ขอแบบแปลนการติดตั้งที่ได้รับการรับรองจากผู้ผลิต เพื่อยืนยันเส้นผ่านศูนย์กลางของสลักเกลียว เส้นผ่านศูนย์กลางวงกลมของสลักเกลียว ความสูงของระยะยื่นของสลักเกลียว และขนาดแผ่นฐานก่อนทำการหล่อฐานรากใดๆ การสร้างฐานรากในขนาดที่ไม่ถูกต้องถือเป็นข้อผิดพลาดในการติดตั้งที่พบบ่อยที่สุดและแพงที่สุดในโครงการเสาไฟ
6. ตรวจสอบข้อกำหนดการปฏิบัติตามข้อกำหนดทางไฟฟ้าก่อนที่จะระบุการจัดการสายเคเบิลภายในและการต่อสายดิน ยืนยันกับวิศวกรไฟฟ้าของโครงการว่าช่องเคเบิลภายในของเสา กล่องรวมสัญญาณแบบแฮนด์โฮล และตัวดึงสายดินเป็นไปตามมาตรฐานการติดตั้งระบบไฟฟ้าระดับชาติที่บังคับใช้สำหรับประเทศที่ติดตั้งก่อนทำการสั่งซื้อเสา
